概述

　　快速脱缆钩是近年来国内码头作业中船舶系、脱缆操作的一种新产品，它以快速带缆、瞬间脱缆及自动化程度高等优点可以完全替代老式系船柱，进一步提高了操作安全性，也成了国内目前新建现代化码头的必需设备。我公司生产的HT系列快速脱缆钩主要由快速带缆及缆绳脱钩两大部分组成，分为电动绞盘、钩子锁定与脱钩机构、缆钩、及金属结构件等部件。可以根据码头生产的需要采用手动、自动脱钩操作。可选配测力销、开合检测。

　　性能特点

　　a、快速脱缆钩可在无负载或达到全工作负载情况下钩子锁定、安全脱放。脱缆钩的手动脱放力全负载状态下小于150N。

　　b、钩子可以独立操作，且可沿水平平面或垂直平面旋转。

　　c、钩子采用有限元FEA分析计算法进行优化设计，脱缆钩整体结构紧凑合理、操作灵活方便，减少码头的占地空间。钩轴近似在钩子重心处，人工复位能达到国际通行的“一人一手复位”的要求，只需很小的力就可使钩子轻易恢复原位。

　　d、钩子悬空于码头地坪，在任何荷载状态下都不接触或撞击码头地坪。

　　e、钩子材料采用35CrMo优质合金钢铸造，符合国家标准JB/T6402低合金高强度铸钢的要求，并经调质处理以提高其机械性能。

　　f、钩子框架内部装配有钢加固塑料合金缓冲块，用以吸收高负荷脱缆时所产生的能量，对钩体结构起到保护作用，并有效防止钩子脱放时产生的金属与金属间的撞击产生的火花。

　　g、每个钩子可用标准手动工具拆卸装配。使用、维修、安装方便简单。

　　h、钩子框架由Q345B钢板制成，符合国家标准GB/T1591低合金高强度结构钢要求，经专用工装焊接、去应力退火处理后进行机械加工。销轴采用40Cr优质低合金钢加工而成，磨削加工后表面镀硬铬。

　　i、钩子锁定机构自锁，在钩子锁定机构强度内，缆绳不会从钩子上滑出。

　　j、轴孔镶有高强度钢塑复合轴承，具有摩擦系数小（μ=0.04～0.1），耐磨，抗蚀性好、承载力大，销轴表面开有螺旋油槽，使加注黄油方便且润滑彻底，钢塑符合轴承与表面镀铬销轴匹配，在正常情况下永远不会生锈而发生咬死现象。轴端支承安装有密封圈。

　　k、电动绞盘能正、反运转。绞盘的运转通过进口脚踏开关和装在电控箱上的正、反转选择开关来操纵。通过电控箱上的正、反选择开关控制绞盘转向。

　　型号编制说明:

　　示例：

　　2HT750FJ--单钩拉力750KN，钩子数量2个，带绞盘的防爆脱缆钩。

双钩示意图

三钩示意图

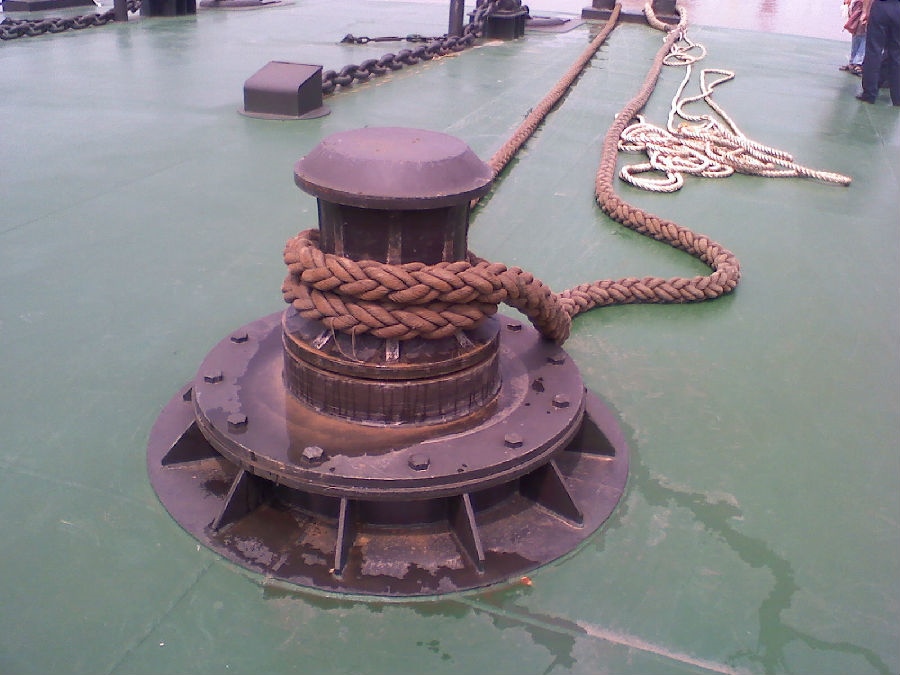

　　绞缆机

　　绞缆机是一种安装于码头面上，用于船舶绞缆的专用设备。该设备与系缆桩配合使用，可以减轻工人的劳动强度、提供工作效率、增加安全性和可靠性，广泛用于油品、化工品、集装箱、散杂货等码头。绞缆机主要有立式和卧式两种。

　　a、立式绞缆机：主要由防爆电机、减速机、绞盘、防爆控制箱和脚踏开关组成，采用同轴式齿轮减速机，体积小、噪音低，更适合于石油化工码头。

　　b、卧式绞缆机：主要由（防爆）电机、涡轮蜗杆减速机、绞盘组成，可根据现场情况选配（防爆）脚踏开关、制动器、（防爆）操作柱来控制电机绞缆和制动，其主要特点是耐用、造价低并且变速稳定。

　　c、性能参数表
