储罐用网壳

　　空间网壳的应用

　　近十年来，中国的网壳结构获得了迅速发展，应用范围日益扩大。网壳结构具有刚度大、自重轻、造型美观、综合技术经济指标好的特点。是大跨度、大空间结构的主要结构形式之一。随着。随着石油量的快速增长，油罐的容量越来越大，肋式罐顶已不适应大型油罐的应用，采用网壳的结构更为合理、经济。我公司追踪国内外zui新科技动态与有关科研院所、大学联合利用有限元分析法开发了系列网壳产品，应用于储罐拱顶、气柜罩顶，其应用收到业主的赞誉。

　　公司网壳产品结构形式：

　　◎空间三角形网格结构单层网壳 ◎空间双向子午线结构单层网壳

　　网壳的规格型号：

　　储罐直径（m）

　　节点方式：B-表示板式节点

　　C-表示承插节点

　　表示网壳材料：CS-表示碳钢

　　SS-表示不锈钢

　　AL-表示铝合金

　　S-表示网壳结构形式为球面单层三向网格型（包括联方型、凯威特型、短程线型）

　　Z-表示球面单层双向子午线型

　　草莓视频色在线观看牌网壳

　　示例:HWQ/S-CS-B-42表示草莓视频色在线观看单层三向网格碳钢材料板式节点￠42米直径球网壳

　　设计、制造遵循的标准、规范：

　　我公司严格遵循国家和行业标准、规范要求，进行设计、制造、防腐处理、包装运输、厂内检验、安装、工地交验、HSE现场管理等。

　　◎JG7 空间网格结构技术规程

　　◎GB50017 钢结构设计标准

　　◎JG50205 钢结构工程施工质量验收规范

　　◎GB50341 立式圆筒形钢制焊接油罐设计规范

　　◎GB50128 立式圆筒形钢制焊接储罐施工及验收规范

　　空间三角形网壳特点：

　　◇空间三向传力，具有良好的稳定性，结构本身具有自动成形、自动找圆功能,更好地控制了安装质量和成型度。

　　◇零部件实行工厂化、标准化生产，所有零件的质量、加上精度都由专用的模板和工装模具来保证。

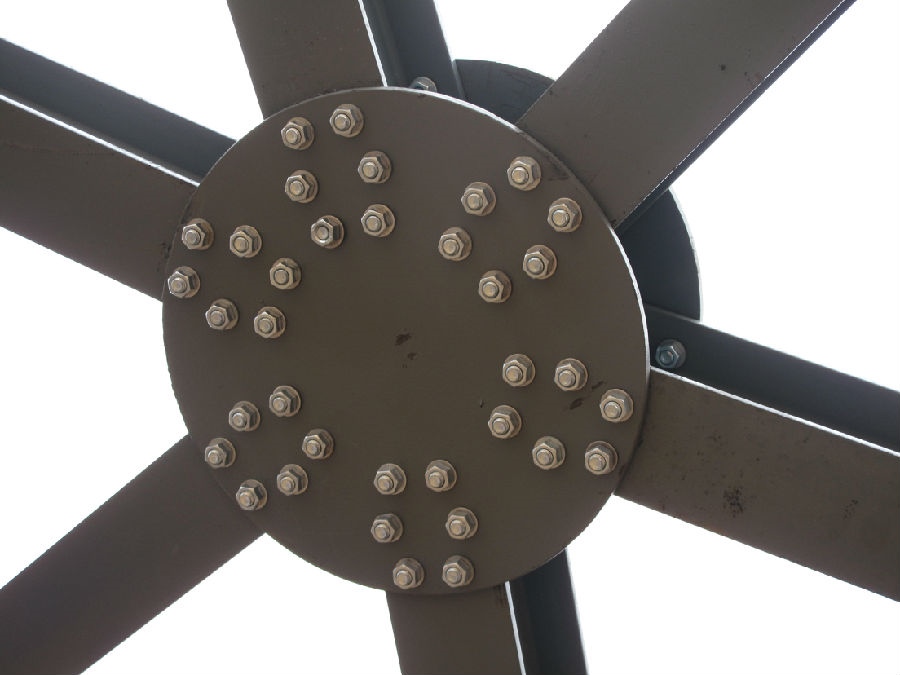

　　◇板式节点,现场施工方便、快捷、效率高，基本无焊接,可节省大量现场施工周期和基本实现不动火施工,且不需要任何大型起重设备。

　　★空间三角形板式节点网壳，材料可为碳钢材料、不锈钢材料、铝合金材料

　　网壳安装方法:倒装法或正装法：

　　倒装法:储罐di一圈及圈梁(或锥板)焊接完成后，开始网壳的组装工作，大多数储罐的安装采用装法?，安装周期短、安全。

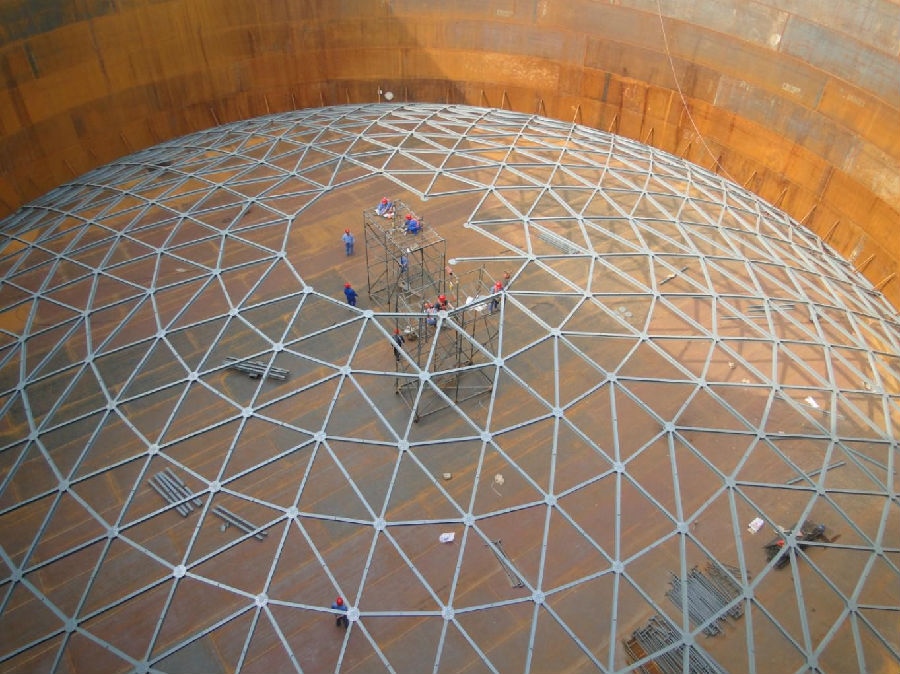

　　正装法:网壳在罐内组装后,起吊到罐顶

　　支座节点方式：有圈梁或锥板两种形式（建议三角形网壳用圈梁方式）

圈梁方式：正装法:网壳在罐内组装后,起吊到罐顶。

　　锥板连接方式

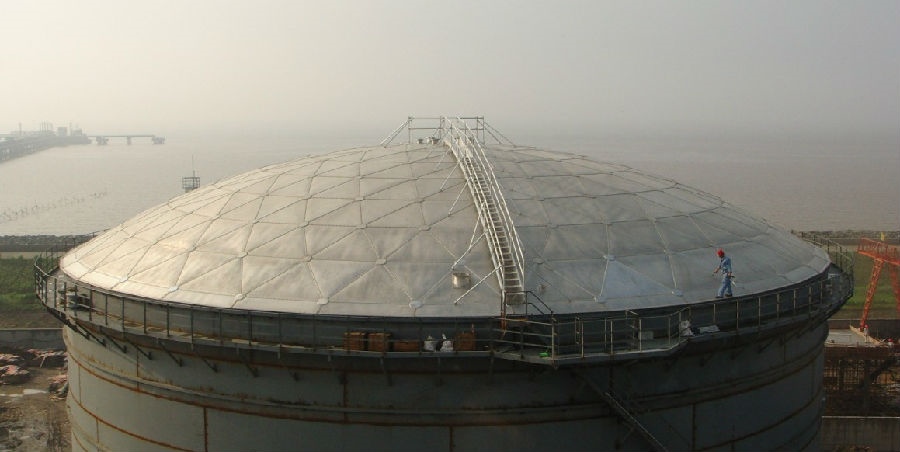

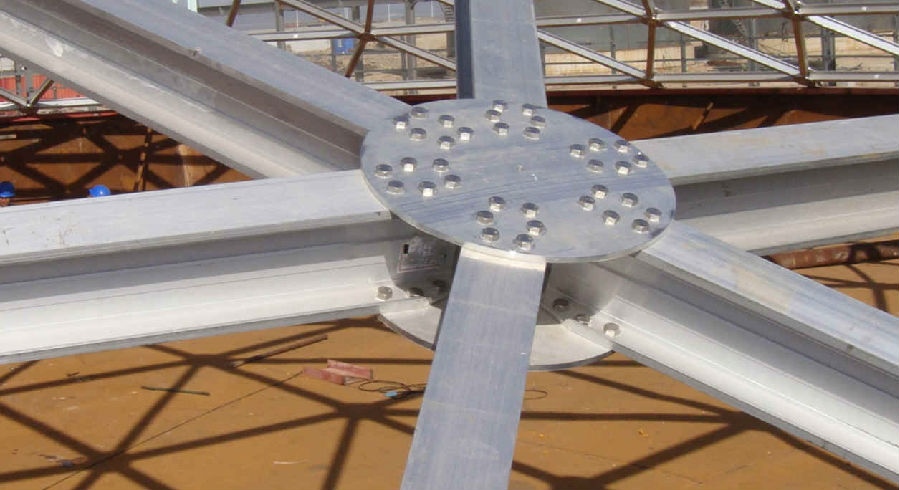

　　空间三角形铝合金板式节点网壳：

　　◇采用铝合金网壳，结构重量大大减轻，使罐体及其基础承载相应减少，节省了费用。

　　◇铝合金材料具行良好的抗腐蚀能力,故铝网壳顶盖不必对顶盖部分进行防腐处理,节约了防腐费用和工程间接费用,在整个使用期内也不需要进行维护,节约了大量的检、维修费用。

　　◇铝合金料强度在低温下反而比在常温下要高，是在低温环境条件下的理想材料。

　　◇铝合金反射的辐射热可达95%,因此铝合金网壳顶盖用于油罐顶盖上时,能减少易挥发介质的挥发损失。

储罐采用铝网壳结构作为支撑的，蒙皮版可选用铝蒙皮或刚蒙皮。

不锈钢蒙皮铝网壳

★空间双向子午线单层网壳，材料可为碳钢材料、不锈钢材料。

◇双向子午线网壳是由两组子午线杆件相交而成，由率半径均为球半径,加工简便,网杆交点只需采搭接角焊,不需要机加专用节点,适现场安装。

订货时需提供的有关参数：

○罐体直径 ○储存介质 ○网壳材质（碳钢、不锈钢、铝合金）

○罐顶连接方式（圈梁结构、锥板） ○荷载（风荷载、雪荷载、设计压力）

○防腐要求 ○安装方式（正装、倒桩） ○罐顶开口方位图
